Materiale: Alluminio
Capacità nominali: 100 kg-750 kg
Certificazione OIML R60, NTEP HB44, CPA, CE e RoHS
Valutazione del IP: IP66
Adatto per bilance a piattaforma strutturali a singola e doppia cella di carico
Dimensione massima della piattaforma: 600*800 mm

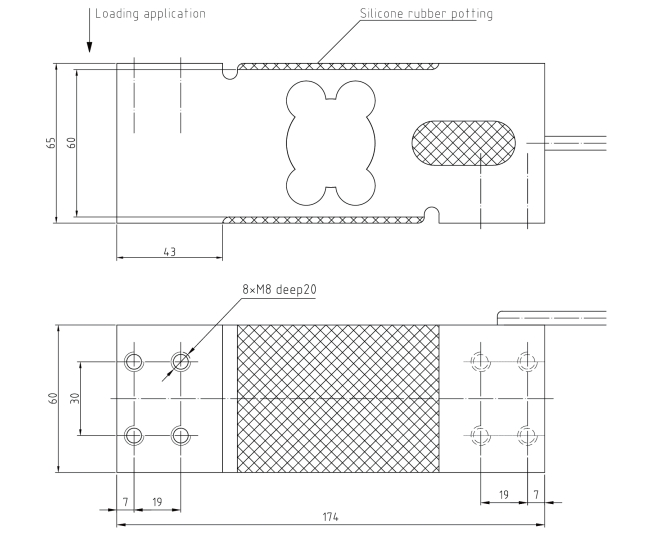

SP1263 è una cella di carico a punto singolo tipica e standard in alluminio con grande capacità di 750 kg e ideale per un'ampia gamma di apparecchiature di pesatura. Sigillato ecologicamente con composto per impregnazione per garantire affidabilità e durata. Le dimensioni standard del settore e la configurazione dei fori di montaggio rendono l'SP1263 adatto per piattaforme di grandi dimensioni di 600*600 mm o in sostituzione di apparecchiature di pesatura esistenti. Ad eccezione delle applicazioni comuni di apparecchiature di pesatura, può essere utilizzato anche per la misurazione della forza per il controllo .
| Parametro | Unità | Specifiche | |||
| Modello numero: | SP1263 | ||||
| Capacità nominale (Emax) | kg | 100/150/200/300/500/750 | |||
| Classe di precisione1）2） | C3 C6 | ||||
| minimo carico morto | kg | 0 | |||
| Potenza nominale | mV / V | 2.0 ± 0.2% | |||
| Equilibrio zero | % dell'Emax | ± 2 | |||
| Errore di ripetibilità | % di AL3) | <± 0.010 | <± 0.005 | ||
| Strisciamento; 30 minuti | % di AL | <± 0.017 | <± 0.0083 | ||
| minimo ritorno dell'uscita a carico morto (DR); 30 minuti | % di AL | <± 0.017 | <± 0.0083 | ||
| Temp. effetto su (uscita carico morto minimo) | % di Emax/°C | <± 0.0020 | <± 0.0014 | ||
| Temp. effetto su (Potenza nominale2)) | % di AL/°C | <± 0.0012 | <± 0.0006 | ||
| Intervallo di temperatura (compensato) | °C(°F) | da -10 a +40 [da +14 a +104] | |||
| Intervallo di temperatura (in funzione) | da -10 a +50 [da -14 a +122] | ||||
| Intervallo di temperatura (conservazione sicura) | da -30 a +70 [da -22 a +158] | ||||
| Tensione di eccitazione (consigliata) | V CA/CC | 5 ~15 | |||
| Tensione di eccitazione (massima) | 15 | ||||
| Resistenza terminale (eccitazione) | Ω | 403 ± 5 | |||
| Resistenza terminale (uscita) | 350 ± 3 | ||||
| Resistenza di isolamento @50VDC | MO | > 5000 | |||
| Calo di tensione | V CA | > 500 | |||
| Tipo di sigillo/grado IP | sigillato in silicone sigillato /IP66 | ||||
| Limite di carico (sicuro) | % dell'Emax | 150 | |||
| Limite di carico (ultimo) | 300 | ||||
| Materiale (elemento molla) | Alluminio, anodizzazione | ||||
| Materiale (cavo) | Ø5.6-4fili;PVC | ||||
| Lunghezza del cavo | m | 3.0 | |||
| Dimensione massima della piattaforma | mm | 600*600 | |||
| Errore di caricamento del centro offerta (OLML R76) | % di AL/cm | <± 0.0019 | |||
| Peso; ca | kg | 1.7 | |||
| Vita da fatica | cicli@Emax | > 1000000 | |||
| Deflessione a Emax; ca | mm | <0.5 | |||
| Effetto della pressione barometrica sull'uscita zero | Vmin/kPa | <1.0 | |||
| Vite di montaggio (dimensione/grado) | M6 / 8.8 | ||||
| Vite di montaggio (coppia consigliata) | nm | 100-300kg:25;500-700g:30 | |||
1)Errore dovuto all'effetto combinato di non linearità e isteresi
2)La somma degli errori dovuti all'effetto della temperatura sull'uscita è conforme ai requisiti di OIML R60 e NIST HB44
3)AL = Carico applicato
