Material: acero aleado, acero inoxidable opcional
Capacidades nominales: 30t~50t
Certificación OIML R60, NTEP HB44, CPA, CE y RoHS
Clasificación IP: IP68 (P510A), IP69K (P510S)
Adecuado para básculas para camiones, básculas de tolva de servicio pesado y equipos de medición de fuerza.
Alta precisión por OIML R60 C4, alta confiabilidad

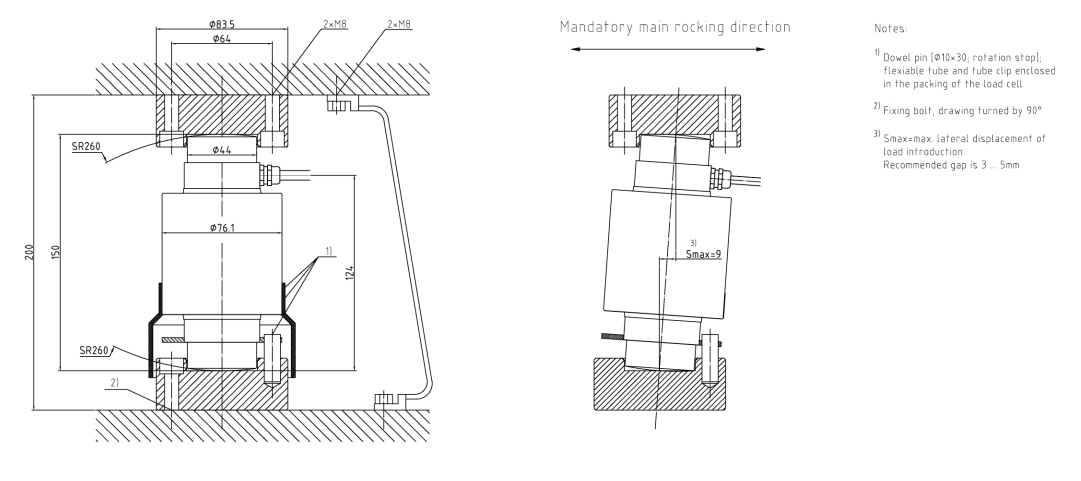

La serie P510 es una celda de carga de compresión de recipiente típica y estándar, rentable, con recipiente mecanizado compacto y robusto. El P510 está completamente sellado herméticamente con conversión superior y base; que le permiten trabajar en las condiciones más duras. Un diseño de columna basculante garantiza una precisión de pesaje óptima cuando se somete a fuerzas laterales y descentradas cuando la plataforma de la báscula se mueve hacia adelante y hacia atrás, mientras tanto hacia la izquierda y hacia la derecha.
| Parámetro | Monitoreadas | Especificaciones | |||
| N º de Modelo. | P510A/P510S | ||||
| Capacidad nominal (Emax) | t | 30/40/50 | |||
| Clase de precisión1)2) | C3 C4 | ||||
| Mín. carga muerta | kg | 0 | |||
| Nominal de salida | mV / V | 2.0 ± 0.002 | |||
| Saldo cero | % de Emáx | ± 1 | |||
| Error de repetibilidad | % de AL3) | <±0.010 <±0.005 | |||
| Arrastrarse; 30 minutos | % de AL | <±0.017 <±0.0125 | |||
| Mín. retorno de salida de carga muerta (DR); 30 minutos | % de AL | <±0.017 <±0.0125 | |||
| Temperatura. efecto en (Salida de carga muerta mínima) | % de Emáx/°C | <±0.0020 <±0.0014 | |||
| Temperatura. efecto sobre (Salida nominal2)) | % de AL/°C | <±0.0012 <±0.0009 | |||
| Rango de temperatura (compensado) | °C(°F) | -10 a +40 [+14 a +104] | |||
| Rango de temperatura (en funcionamiento) | -40 a +65 [-40 a +149] | ||||
| Rango de temperatura (almacenamiento seguro) | -40 a +80 [-14 a +176] | ||||
| Voltaje de excitación (recomendado) | V CA / CC | 5 ~ 15 | |||
| Voltaje de excitación (máximo) | 15 | ||||
| Resistencia terminal (excitación) | Ω | 766 ± 10 | |||
| Resistencia terminal (Salida) | 700 ± 3 | ||||
| Resistencia de aislamiento a 50 VCC | mes | > 5000 | |||
| Cortocircuito | V AC | > 500 | |||
| Tipo de sello/clasificación IP | Soldado herméticamente / IP68 | ||||
| Límite de carga (seguro) | % de Emáx | 150 | |||
| Límite de carga (Último) | 300 | ||||
| Material (elemento de resorte) | Acero aleado/acero inoxidable | ||||
| Material (medidor de tensión) | OJEADA | ||||
| Material(Cable) | Ø6;0 hilos;PVC | ||||
| Longitud del cable | m | 16.0 | |||
| Peso; aprox | kg | 6.0 | |||
| Vida fatigada | ciclos @Emax | > 1,000,000 | |||
| Deflexión en Emax; aprox | mm | <0.6 | |||
| Efecto de la presión barométrica sobre la salida cero | Vmín/kPa | <1.0 | |||
1)Error debido al efecto combinado de no linealidad e histéresis
2)La suma de errores debido al efecto de la temperatura en la salida cumple con los requisitos de OIML R60 y NIST HB44.
3)AL = Carga aplicada
